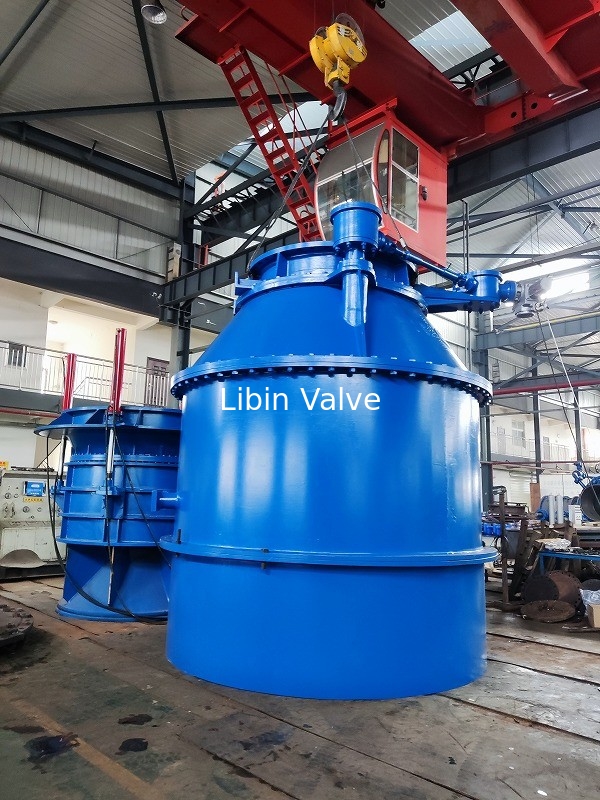

Düktil demir sabit konik valf / türbin atlama valf boyutu DN100 - DN2400

Sabit Konus Valf, Konus Valf, Düzenleyici Valf, Akış Kontrolü,

Sabit konik valfler çoğunlukla barajlardan, temiz su rezervuarlarından, barajlardan veya depolama havuzlarından akışı düzenlemek için kullanılır.rezervuar boşaltması veya sürekli enerji dönüşümüKavitasyondan kaynaklanan herhangi bir hasar ve titreşim ve salınımlardan kaynaklanan yapı için herhangi bir risk önlenmelidir.Sabit koni valfi, diğer sabit koni tasarımlarıyla ilişkili titreşim sorunlarını ortadan kaldıran konturlu kaburgaları olan sabit bir koni içerirAkış, dışta bir paslanmaz çelik kapının hareketiyle kontrol edilir.Jet geniş bir koni açısıyla yayılır ve ince bir spreye ayrılırEğer jetin sınırlandırılması istenirse, akışı ayarlayan bir kapak kurulabilir.

Ürün Yapısı ve Özelliği

Sabit konik valf nozel, sabit konik, kol fren, valf koltuğu ve tahrik mekanizması ve diğer bileşen parçalarından oluşur. Sabit konik nozel ve kanat desteği ve bağlantısı ile radyal olarak.Konik nozel ve açık duvar kesimi olmayan tutma süresi, kapının dışına açık kesimsiz, kapının uzunluğunun aksyal hareketini değiştirerek monte edilen kol nozel,ayar valfi açılışının rolünü oynadı. Valf çıkışı gerçek koşullara göre ayarlanabilir. Kapak, valf çıkış akış kalıbını kısıtlayabilir. Bir tahrik mekanizması ile kontrol edilen valf düzenleme.Sabit konik boşaltma valfi orta ve iki tip yapı biçimleri için sorumlu. Orta boru borunun ortasında kurulur, düşük basınç altında başlar, akış kontrolü, vb. Orta boru genellikle örtüye eklenmelidir,böylece boru valfinin arka ucunu kavitasyon hasarından korumak içinBoru hattı ucunda kurulu boşaltma türü, boşaltma ve basınç tutma, seviye kontrolü ve benzeri.

Sabit konik valf, nozzle, sabit konik, kol fren, valf koltuğu, aktüatör ve diğer bileşen parçalarından oluşur.Tüp duvarı olmayan açık bir bölüm nozzle ve koni arasında tutulur, kol fren nozelin dışında monte edilir. Kol frenini eksenel olarak hareket ettirerek, boru duvarı olmayan açılış bölümünün uzunluğu valf açılışını düzenlemek için değiştirilebilir.Sabit konik valf iyi ses kesici fonksiyonu ve anti-kavitasyon fonksiyonuna sahiptir.

Sabit Konik Valf Broşürü.pdf
